| 产品特性抽屉式 | 是否进口否 |
| 产地中国 | 品牌常熟 |
| 型号 CW1-2500 | 是否专供外贸否 |
| 3C额定电压范围交流额定电压1500V | 分断能力 ***百 |
| 极数4P | 额定电流2500A |
| 脱扣器型号BPYY0 | 控制器型号FL3A8 |
| 安装方式插入式 | 操作方式电动操作 |
| 接线方式板后接线 | 保护类型I级 |
| 控制电压2500 | 附件说明框架式断路器 |
| 壳架电流1600 | 分段能力2000 |
| 欠压配置/欠压电压4000 | 特性智能型 |
| 脱扣方式分励脱扣器 | 应用场景电动机控制与保护 |
| 飞弧距离28nm | 操作频率35次/h |
| 操作次数 50 | 进线方式后面 |
| 产品认证CB | 净重 68KG |
| 尺寸（高x宽x深）158*127*105mm | 最小包装数 1 |
| 物料编号 Q0008B33011VB | 型号报价询问客服 |
| 系列CW1系列 | 电压 1000-4000 |
| 额定短时耐受电流2500 | 特殊应用矿场 |
| 额定工作电压1600-2500 |
展开

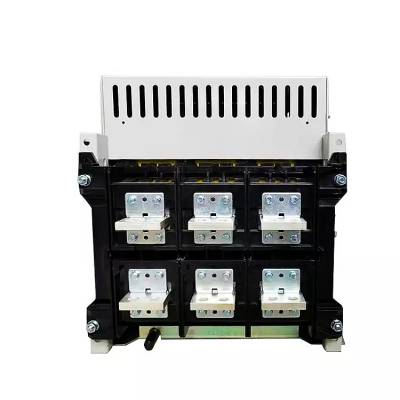

常熟CW1智能型式断路器2000A2500A抽屉式3P4P框架1250A1600A
***式断路器又称框架式断路器，是一种能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的机械开关电器。***式断路器用来分配电能和保护线路及电源设备的过载、欠电压、短路等。
这种断路器一般都有一个钢制的框架，所有的零部件均安装在框架内。其容量较大，可装设多种功能的脱扣器和较多的辅助触头，有较高的分段能力和热稳定性，所以常用于要求高分断能力和选择性保护的场所。
***式断路器功能介绍：断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一 块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流 电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。 断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连 成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧 板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相 连，以减少断路器的脱扣力。
智能型***式断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作***，避免不必要的停电，提高供电可靠性。在正常的条件下，可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用
